混凝土搅拌站皮带输送驱动部分

解决方案

皮带机是搅拌站传统的骨料集运装置，采用皮带机运输和提升骨料，是混凝土搅拌站（楼）重要的辅助运输工具。考虑到搅拌站系统的高度集成，全自动化，连续性运行的特点，皮带机的高可靠性便成为衡量一个搅拌站质量优劣的参考因素之一。对于一条皮带机而言，机头驱动方式的可靠性很大程度上决定了整条皮带机的使用寿命和可靠性！本文从传动设备专业领域出发，结合搅拌站的具体要求，谋求最大限度的提高皮带机的可靠性和使用寿命，从而让皮带机成为搅拌站系统中最稳定可靠的一环。

一、         系统需求：

HZS120混凝土搅拌站皮带输送机要求



水      平 皮  带  机	带宽	1000	mm
	带速	1.6	m/s
	电机功率	22	KW
倾      斜 皮  带  机	带宽	800	mm
	带速	2.0	m/s
	电机功率	30	KW















HZS180混凝土搅拌站皮带输送机要求



水平 皮带机	带宽	1000	mm
	带速	1.6	m/s
	电机功率	7.5	KW
倾斜 皮带机	带宽	1000	mm
	带速	2.0	m/s
	电机功率	37	KW



















二、         需求分析：

从定量方面来说，不同厂家根据客户要求不同，对皮带机具体规

格可能会有差异，比如带速会有1.6m/s,2.0m/s,2.5m/s,3.15m/s,电机功率会有15kw,18.5kw,22kw,30kw,37kw等，皮带的宽度基本上以800mm和1000mm为主。

      从定性方面来说，一、考虑到搅拌站系统高度集成的特点，驱动部分需要结构紧凑（占地小）：二、考虑到搅拌站系统全自动化，连续性运行的特点，皮带机的驱动部分需要有高可靠性（低故障率和长使用寿命）;三、考虑到搅拌站的用户遍布全国，往往地处偏僻，同时有出口的产品，所以除了要求驱动部分具有高可靠性之外，还应具有维护维修方便，产品通用性强等特点。

根据以上分析，我们得出搅拌站皮带机的要求为“结构紧凑，高

可靠性，维修方便”，以以下需求为例



倾斜 皮带机	带宽	1000	mm
	带速	2.0	m/s
	电机功率	37	KW









我们从各种传动解决方案中，公司引入传动领域居于领先地位的德国技术，设计出两种最优的解决方案，供客户选择！

• 采用KA系列减速电机的减速电机-传动滚筒方案。
• 采用YT型油浸式电动滚筒方案。

三、         解决方案：

• 采用KA系列减速电机的减速电机-传动滚筒方案

方案简介：

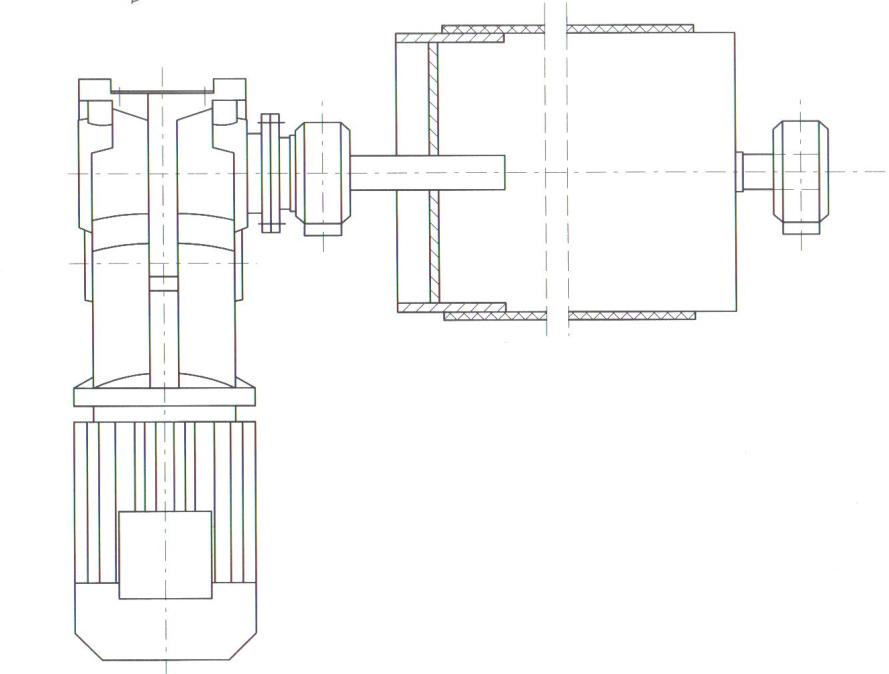

如图所示，此方案有两部分组成：1.减速电机2.传动滚筒，两部

分通过轴装式紧密结合！

减速电机：根据客户的需求，型号选择为：ZCKH107D225S4-22.62，输出扭矩：5299N

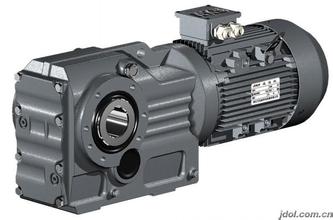

外形如下：

1.KH系列斜齿轮 - 螺旋伞齿轮减速电机采用高度模块化设计，

齿轮及齿轮轴采用气体渗碳淬火精磨工艺，箱体采用高强度铸铁，具有强度高、体积小、噪声低、使用寿命长的优点，是现在世界上技术最先进的传动产品，引进国内后正广泛应用于各类场合。

2.如图所示，减速机电机与传动滚筒垂直分布，减速电机顺行与于

皮带机一侧，通过轴装式连接，节省了联轴器占用的空间，较传统传动方式减少了两级传动副，从而大大减少了故障率，加上KH型减速电机的先天技术优势，整个驱动解决方案符合结构紧凑，高可靠性的要求！

3.此套方案的维修问题：
