3.此套方案的维修问题：电机，减速机，传动滚筒的驱动方式，不

管哪个部件出现故障，都存在三个产品的分离问题。实践经验中，传动滚筒轴与减速机的分离对是客户反映最突出的问题。为了解决这个问题，我们在减速机和滚筒轴中间加设了帐套，客户通过拧紧帐套螺栓，即可使滚筒轴与减速机紧密的固定在一起，取消了滚筒轴上的键，长时间使用不存在滚键的问题；如果传动滚筒或减速机出现问题，只需松开帐套螺栓，就可轻松实现滚筒和减速机的分离，客户可方便进行更换滚筒，更换滚筒轴承或轴承座，或更换减速机的工作。电机和减速机之间通过法兰上的顶丝孔可方便拆卸、更换电机。注：减速电机的设计使用寿命为不短于20000小时，所以，整套设备的可靠性还是很高的，然而，客户的使用情况千差万别，所以我们在维修维护的方便性上作出了这些准备工作。

传动滚筒：此方案传动滚筒采用DTII型输送机国家标准，规格为

Ø630*800，图号：DTII03A5104，轴粗90mm,表面铸菱形胶，为经典产品，不再赘述！



比较类别	方案一	老式方案
	KH型减速电机-传动滚筒	DCY,ZJY减速机-电机-传动滚筒
集成性	优	差，需连轴器，皮带轮等连接
可靠性	优	差，齿轮材质、工艺较差
方便性	优	差，传动滚筒与减速器难分离
经济性	优	差，部件体积大，数量多

综上，KH型减速电机-传动滚筒解决方案是传动领域最为先进的解决方案，是中型皮带机驱动方式的重要发展方向！

（二）采用YT(YII)型油浸式电动滚筒方案。

相比较减速电机、传动滚筒的解决方案，采用电动滚筒是结构更

加紧凑的解决方案，相比较造价较低的普通电动滚筒，YT(YII)型油浸式电动滚筒是本公司引进德国电动滚筒生产技术后开发的大功率油浸式电动滚筒。

电动滚筒外形图如下：

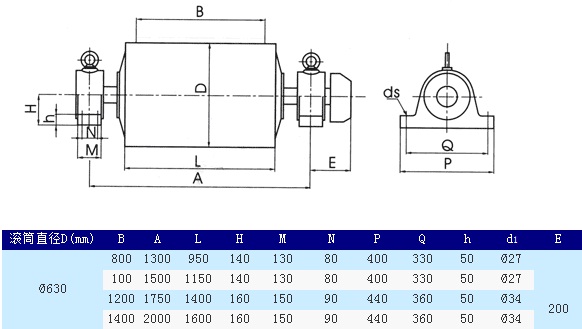

安装尺寸及外形：

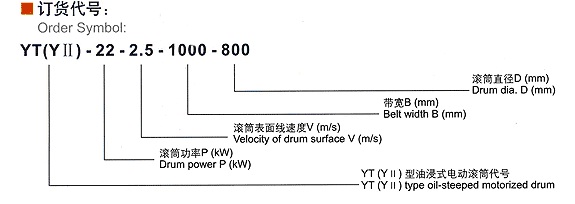

根据客户的需求，型号选择为：YTN-22-2.0-10063,N为逆止器，滚筒许用输出扭矩为5480N。

与同类的油冷式电动滚筒比较，YT型油浸式电动滚筒有以下优点：

1.1 采用F级绝缘的油浸式电机，允许温升高，使用寿命长。

1.2 采用行星齿轮传动，承载能力大，噪音低。

1.3 采用新型密封胶和特殊防漏措施，无渗漏。

1.4齿圈直接上在筒体上,传动效率更高。

综上，YT型油浸式电动滚筒具有结构紧凑，高可靠性等优点，适合在混凝土搅拌站应用。

（三）综合比较：

以下是两种方案的相对比较：



比较类别	方案一	方案二
	KH型减速电机-传动滚筒	YT型油浸式电动滚筒
集成性	良	优
可靠性	优	良
方便性	优	良
经济性	良	优

必须说明的是，两种方案在各方面都是领域内的最佳方案，以上比较是两种方案相对而言，相对的优劣是由方案本身客观带来的。

      本公司致力于为混凝土搅拌站客户提供最可靠的解决方案，望能够与广大设备制造商加强信息交流，互通有无，多提宝贵意见，为客户最为优质的服务！
